1, 模型内容
|

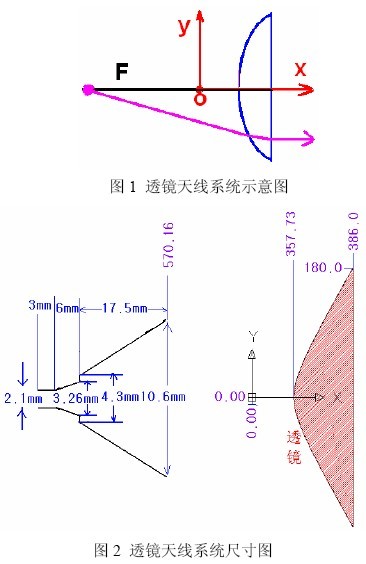

| 本模型为一透镜天线，如图 1 所示；它包括两部分：馈源喇叭和透镜。本模型计算频率为：f=94GHz 即λ=3.19mm.透镜是旋转对称的，焦距F=570.16，材料相对介电常数εr=2.54，双曲线方程为： |
 |
|
本系统选用圆锥双模喇叭作馈源，使用圆波导给喇叭馈电，波导中传播TE11模。波导内直径径为2.1mm，长3mm。喇叭一级直径为3.26mm，长6mm；二级直径4.3mm变化到10.6mm，长17.5mm。透镜口径为 D=360.0mm，透镜天线系统尺寸如图 2 所示。透镜口径电尺寸为113波长。
|
|
2, 模型
下面是模型在三个方位上的外观，计算时运用对称性只计算四分之一模型。
|
|

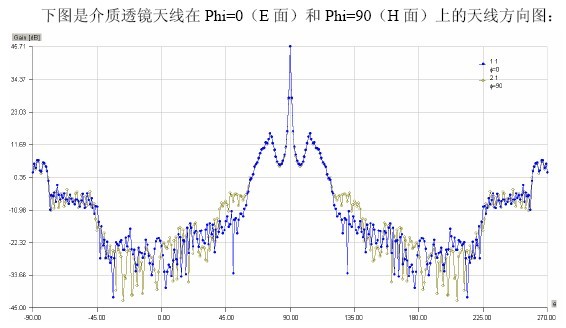

3,计算结果

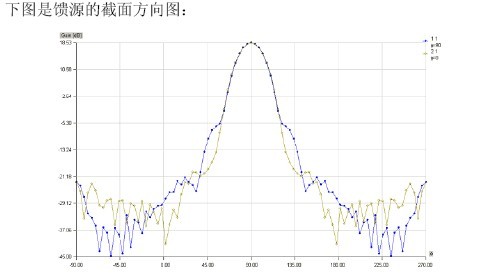

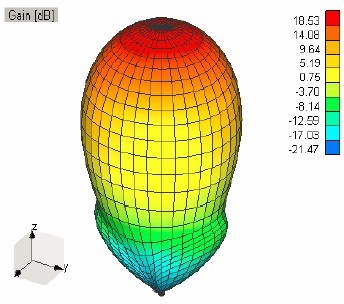

馈源和天线的工作频率为 94GHz。下面是透镜天线的馈源 3D 方向图：
|
 |
 |
|
|

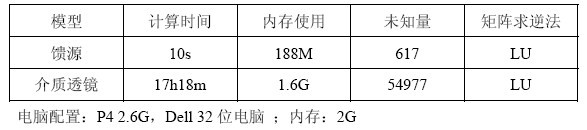

| 4,计算时间信息 |
 |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
|
|
