| EMIStream是一款用于PCB电磁兼容分析的电磁仿真软件，针对电子设备中的PCB在产品的设计初期，对PCB进行EMI噪声分析，电源完整性PI分析，以及静电放电ESD仿真分析，同时针对当前设计中“不合格”走线等，指出问题所在位置以及给出电磁兼容严重程度排序，并针对问题给出相应的整改建议和方案，尽可能把噪声等问题在设计初期解决，加快项目进度，降低产品成本。
主要功能 |
|
|
|
|
|
|
|
►EMI设计规则检查 ►电源/地平面谐振分析 ►走线辐射估计显示 ►辐射远场计算 ►多层谐振分析整 ►ESD设计规则检查 ►电源完整性分析(PI) |  |
EMIStream CAD接口 | |
|
|
|
|
|
|
|

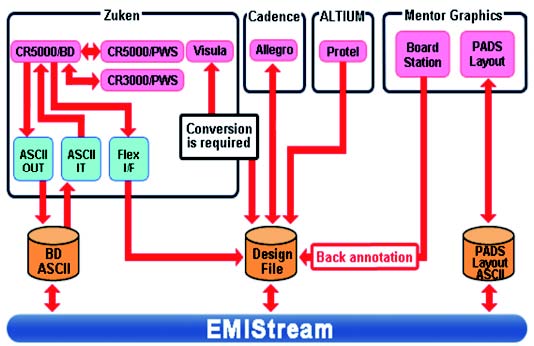

| EMIStream支持业界大部分的EDA软件，通过相应的接口可以导入Layout文件到软件中进行仿真分析。 |
|
|
|
|
|
|
|
| Cadence: Allegro, OrCAD ;Mentor：Board Station, Expedtion PCB, PADS;Altium：Altium Designer;Zuken：CR-5000Board Designer. |  |
|
|
|
|
|
|
|
EMI设计规则检查 为了降低PCB由于不恰当走线设计引起的EMI噪声，通过使用该功能可以对PCB的走线规则进行分析，给出引起EMI问题的位置，并给出整改建议和方案。这里的十三条设计规则是在基于经验、测试和实践验证过的150多条规则中归纳整理而成，对PCB设计有着极强的指导作用。 |
|
|
|
|
|
|
|
● 布线长度检查 ● 过孔数量检查 ● 走线离板边的距离检查 ● 跨越电源地层的信号线的检查 ● 不连续的回路检查 ● 信号线包地检查 ● 评估整板EMI辐射 ● 地平面边缘的地孔检测 ● 连接到连接器上的Filter检测 ● 电源管脚的退耦电容检测 ● 差分信号的分析 ● 串扰分析
| |  |
|
|
|
|
|
|
|
