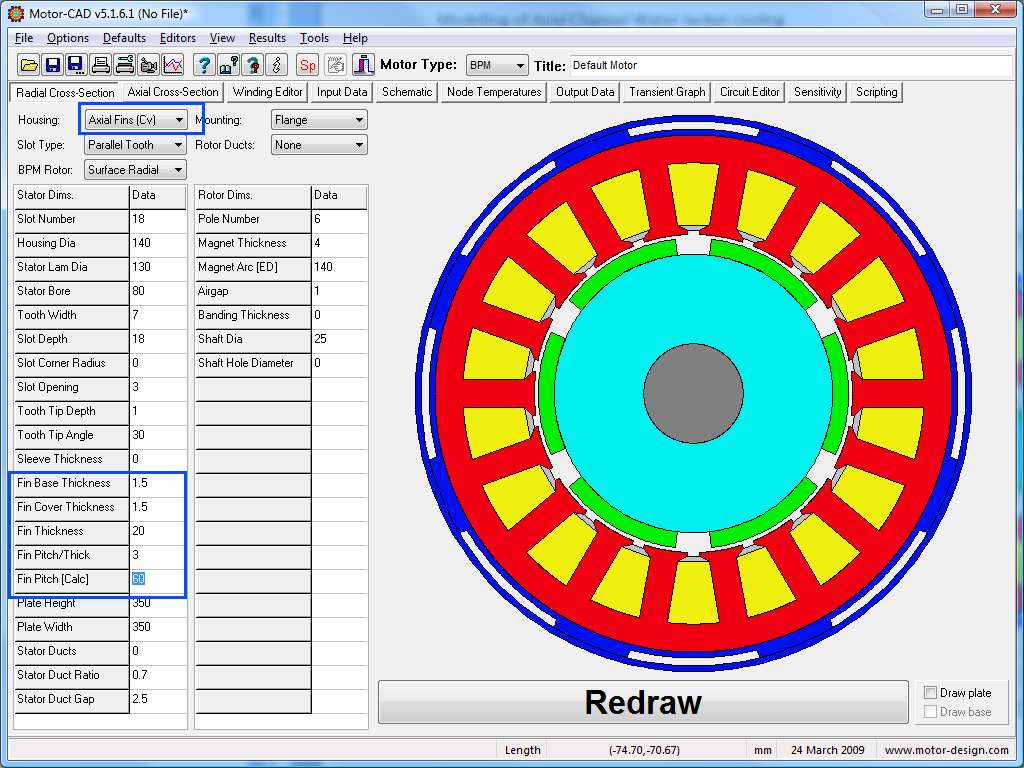

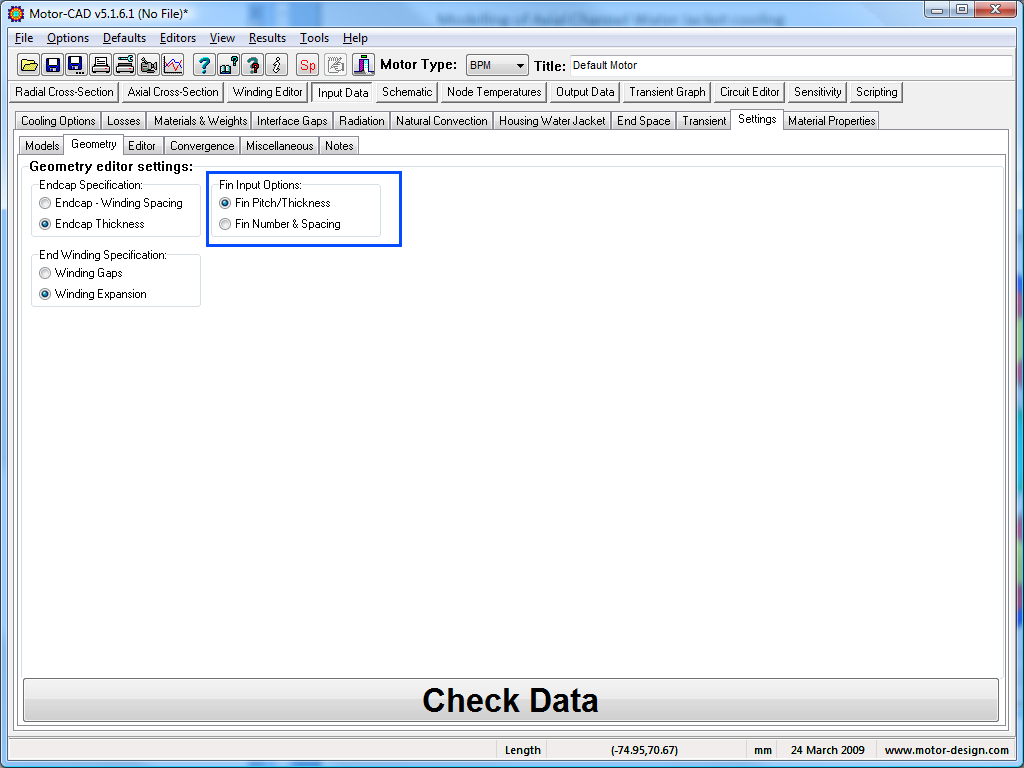

内容简介 本文档针对使用Motor-CAD软件分析轴向水冷电机热的设置方法进行讲解。 机壳及轴向水冷通道设置 机壳的类型应按照实际物理模型设置成下图所示的“axial fins”。 散热齿的数量及大小可由下图中的参数来定义。散热齿节距的计算是由其厚度及fin pitch/thickness的比例来得到的。  散热齿尺寸也可通过下图设置，来由齿数或占空比确定。

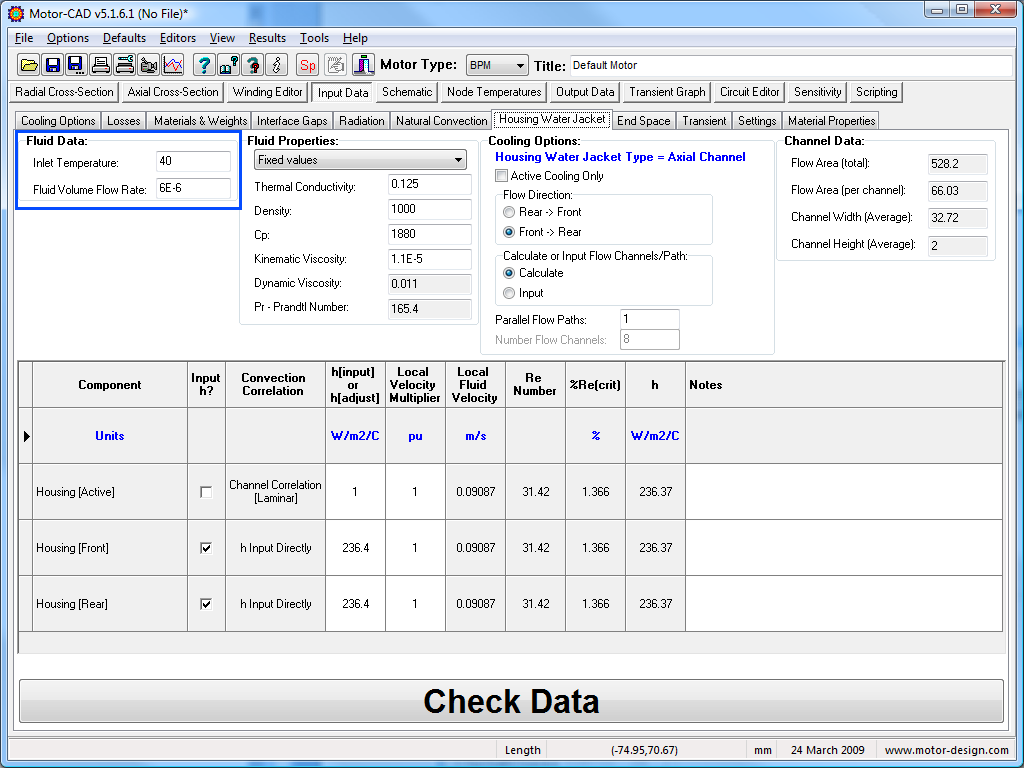

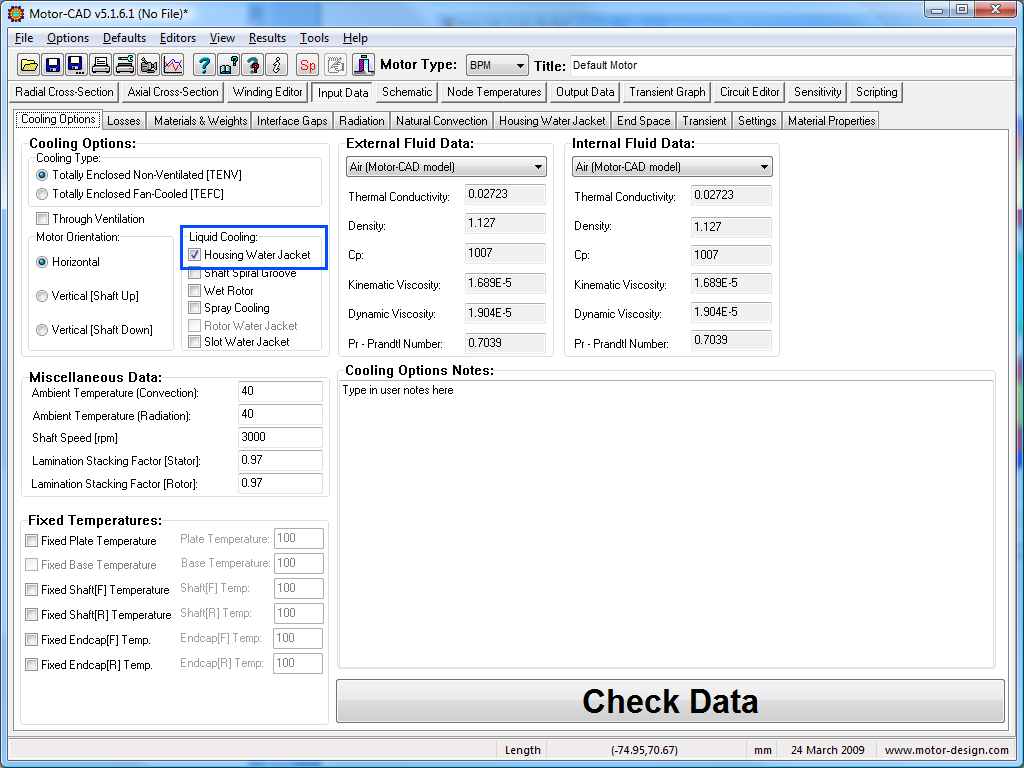

水冷流体及流速设置 下图为水冷系统设置，应选中”Housing Water Jacket”。  下图为流体入口温度及流速设置：
